Описание

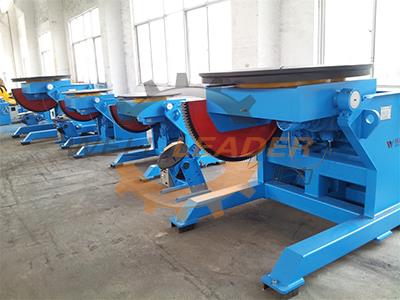

Данный сварочный позиционер представляет собой вспомогательное сварочное оборудование. Рабочий стол данного сварочного позиционера имеет моторизированную систему наклона, которая позволяет осуществлять сварку под разными углами. Вращательный стол имеет привод переменного тока и преобразователь частоты для настройки скоростного режима, что обеспечивает высокую точность работы. Вращение стола и сварка синхронизированы, что позволяет достигать высокой ровности шва, увеличивать производительность и экономить на рабочей силе.
Автоматический и ручной режим сварки доступен с данным сварочным позиционером. Также наш подъемный сварочный позиционер имеет компактную конструкцию, привлекательный внешний вид, небольшой вес и простоту управления. Это идеальное оборудование для сварки газовых баллонов, деталей в металлургии, сфере производства энергии, химической индустрии, при производстве металлических конструкций и др.
Структура и рабочий принцип
1. вращение рабочего стола
Рабочий стол данного сварочного оборудования может вращаться в любой плоскости. Он имеет дистанционное управление для контроля режима вращения : по часовой и против часовой стрелки. Также данная система позволяет останавливать, запускать, перезапускать и задавать уклон.
2. процесс вращения и трансмиссии: двигатель вращения → червячная передача → вращение рабочего стола. Благодаря преобразователю частоты, машина имеет функцию автоматической остановки работы, когда уклон стола превышает допустимые показатели или когда возникает угроза перегрузки. Это все обеспечивает высокий уровень автоматизации и безопасности.
3. уклон рабочего стола
Рабочий стол данного сварочного позиционера может иметь уклон от 0 до 120° , в рамках этих показателей позиционер может начинать и прекращать работу. Благодаря преобразователю частоты, машина имеет функцию автоматической остановки работы, когда уклон стола превышает допустимые показатели или когда возникает угроза перегрузки. Это все обеспечивает высокий уровень автоматизации и безопасности.
4. передача электричества для сварки
Электрод из углерода на рабочем столе обеспечивает передачу электричества для осуществления сварки. Электрод имеет мягкую структуру , что обеспечивает простоту фиксации оного.
Технические параметры
Модель
SHB-10
SHB-20
SHB-30
SHB-50
Производительность (кг)
1000
2000
3000
5000
Высота подъема роторного стола (мм)
1500 (макс.)
1720 (макс.)
1805 (макс.)
2150 (макс.)
1000 (мин.)
1120 (мин.)
1205 (мин.)
1450 (мин.)
Макс тяга при стандартной производительности (мм)
300
300
300
300
Макс отклонение от круглой траектории при заданной загрузке (мм)
